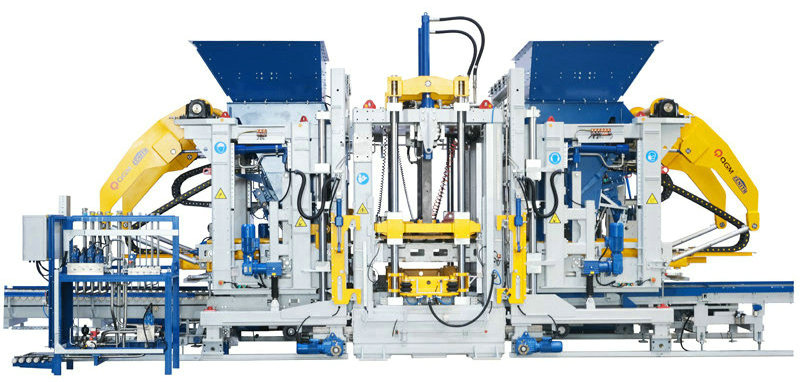

ZN2000C Concrete Block Machine

ZN2000C Concrete Block Machine is in sels ûntwikkele model. It wurdt karakterisearre troch hege graad fan yntelliginsje en automatisearring, en makket folslein gebrûk fan hege-tech cutting-edge technologyen lykas digitalisearring en ynformaasje systeem, dat wurdt in soad brûkt yn de bou fan nije stêden en spons stêden.

Funksjes:

Dual trilling tafel, acht servo motors (opsjoneel) Top apparatuer

Modulêre gearkomste foar makliker ûnderhâld Mear ferskaat soarten bakstiennen produsearre

Hegere kapasiteit, hegere produktiviteit

Pallet grutte 1400x1400/1300mm

Foarmje gebiet 1320x1350/1250mm

Produkt hichte 40-500mm

Oantal blokken Holle bakstiennen: 18 blokken/mal (390x190x190mm)

Standert stiennen: 105 blokken / mal (240x115x53mm)

Road bakstiennen: 66 blokken / mal (200x100x60mm)

Apparatuer grutte Ca. 10.000

Ca. 4.700

Ca. 3.400

Vibration systeem Maksimum excitation krêft fan trilling tafel: 200 / kN

Maksimum excitation krêft fan parse holle: 40 / kN

Elektryske parameters Totaal macht (referinsje): 231 / kW

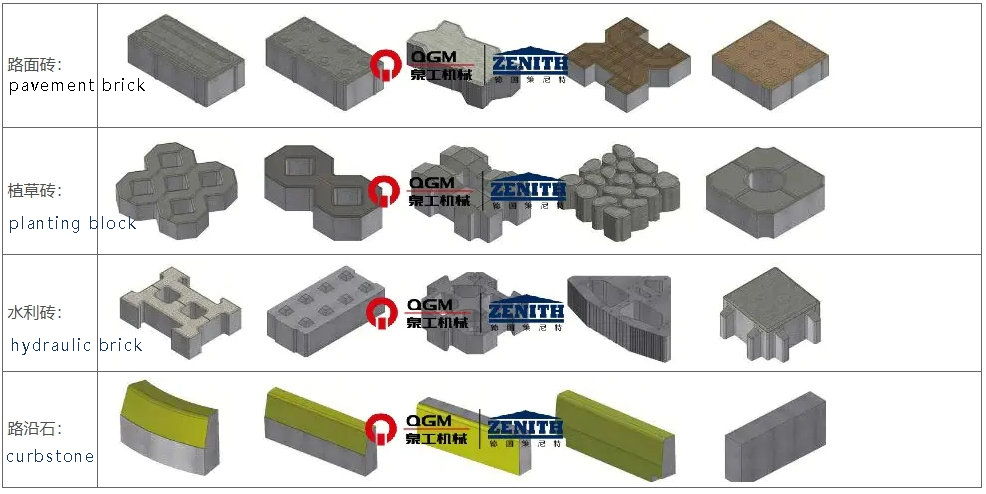

Skematyske diagram fan bakstienmonsters produsearre troch de apparatuer

Technyske foardielen

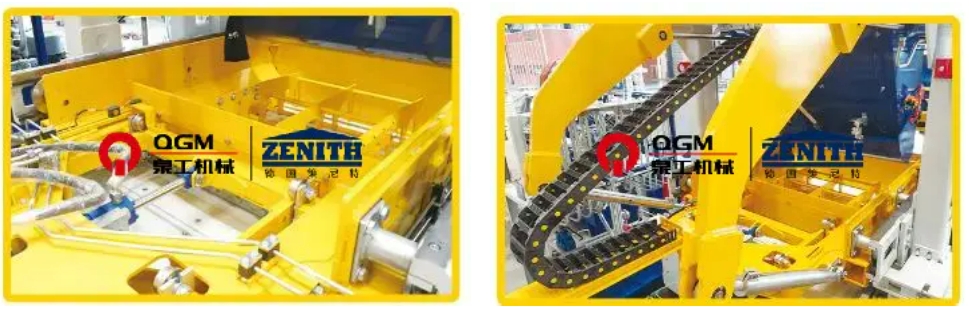

1. Heechweardich frame-ûntwerp fan Dútske ferzje

De mainframe frame oannimt de hege-sterkte laske frame struktuer ûntwurpen troch Zenit syn patintearre technology, dat wurdt laske troch de oanpaste spesjale seksje stiel, mei ridlik design, sels en moaie welding, en it hiele frame ûndergiet de fergrizing trilling behanneling te garandearjen de hege kwaliteit en hege stabiliteit fan it frame. De avansearre strukturele ûntwerp proses makket de mainframe útwreidzjen, en de kant mould iepening en sluten funksje, kearn ekstraksje (board) funksje, polystyrene board implantation funksje, ensfh kinne wurde tafoege letter.

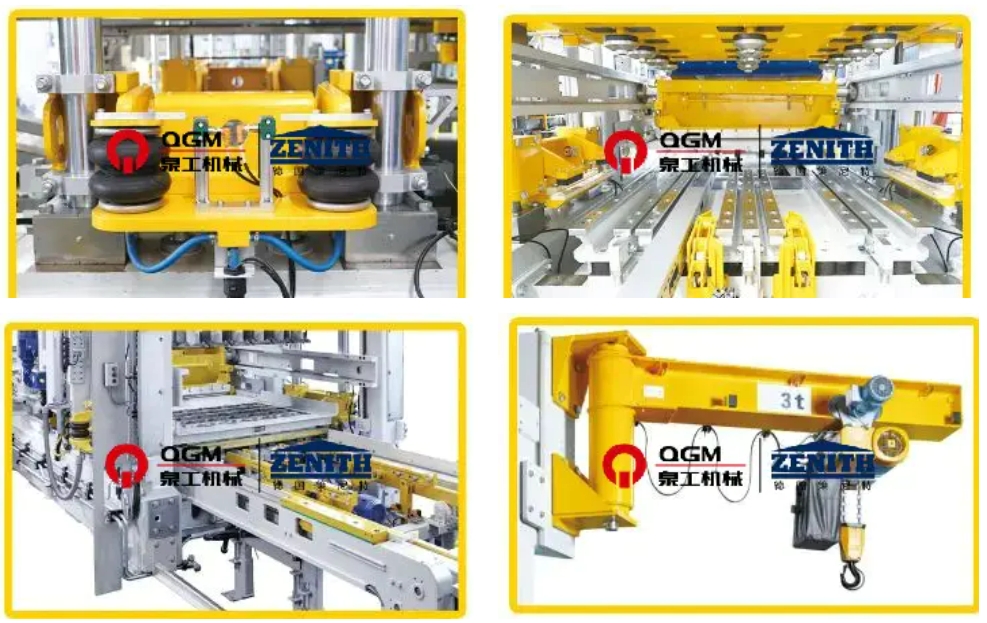

2.Automatysk fluch skimmelferoaringssysteem

As de skimmel wurdt oerbrocht nei de host posysje, syn opheffing systeem realisearret automatyske skimmel feroaring op de flugge mal feroaring apparaat. De boppeste en legere mallen wurde automatysk pneumatysk klemd, dat is feilich, effisjint, ienfâldich te betsjinjen en handich om te ûnderhâlden. It omfettet benammen:

Pneumatyske skimmelklemapparaat: It bestiet benammen út skimmelbeugel en pneumatyske klemstangen oan beide kanten, dy't helpe by it klemmen en fêstlizzen fan 'e mallen en demping as de hostmasine pre-vibraasje en haadvibraasje útfiert, om it bêste trillingseffekt te berikken en de libbensdoer fan 'e mallen te ferlingjen.

Pneumatyske indenter locking apparaat: de indenter wurdt fêstmakke troch de clamping apparaat mei airbag, dat kin maklik en fluch ferfange de indenter, koarter de tiid fan mal ferfanging en ynstallaasje, en soargje foar de krekte docking fan de legere mal frame en boppeste indenter.

Elektryske mold-ynfoegje-apparaat: It skimmelmontage-apparaat wurdt brûkt om de mallen yn 'e haadmasine te ynstallearjen en de mallen út' e masine te fieden en te ferwiderjen troch middel fan 'e elektryske skimmelbeugel, dy't kin wurde tapast op de measte mallen yn' e merk, en spesjale skimmelbeugels kinne brûkt wurde foar spesjale mallen.

Mould feroarjende apparaat: Ynstallearre op it frame fan 'e haadmasine, wurdt it brûkt foar it opheffen en laden fan de mallen by it feroarjen fan de mallen, foarsjoen fan elektryske kettinghys en elektryske kuierapparaat.

3. Fabrication systemen

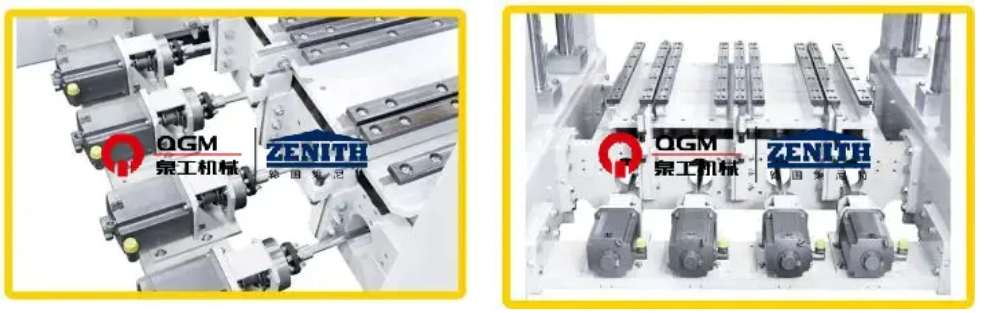

4. "Ultra-dynamysk" servo trilling systeem:

"Ultra-dynamyske" servo trilling technology is in soarte fan hege-effisjinsje, sels-oanpassend trilling systeem spesjaal ûntwurpen foar bakstien masines; de servomotor kin de fluchste reaksje meitsje yn 'e koartste reaksjetiid, it realisearjen fan' e heechste vibraasjeprestaasjes, it ferminderjen fan it gebrûk fan semint en it koartsjen fan 'e produksjesyklus, it produsearjen fan hege kompakte betonprodukten; it trillingsysteem kin fleksibel oanpasse oan 'e behoeften fan ferskate betonprodukten. De servomotor kin de rapste reaksje yn 'e koartste reaksjetiid meitsje om de heechste vibraasjeprestaasjes te realisearjen, wat de hoemannichte semint kin ferminderje, de produksjesyklus ferkoartje en heul kompakte betonprodukten produsearje; it trillingsysteem kin fleksibel oanpast wurde oan 'e produksjebehoeften fan ferskate betonprodukten.

8 vibration units mei meganyske lykwicht ynsteld yndividueel troch 8 servo driuwfearren;

8 servomotors, yndividueel monteare op 'e eksterne trillingsisolaasjebalken fan' e motorstipe;

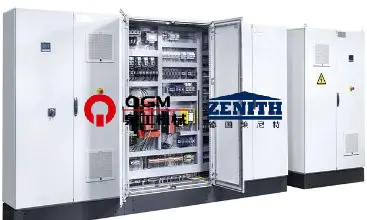

5. Accurate servo kontrôle systeem

Troch it sinjaal feedback, kontrolearje de faze en snelheid fan trilling, syngronisearre beweging kontrôle, hege-snelheid standby, kin foltôge yn in koarte perioade fan tiid trilling en trilling eliminaasje, te helpen koarter de moulding syklus, en better rem effekt. Troch posysje en snelheid dûbele sluten-loop, kontrôle de excitation krêft allinnich hannelet yn 'e fertikale rjochting, maksimalisearje de effektive excitation krêft, en tagelyk mije de horizontale excitation krêft skea oan' e masine, ferlingje de libbensdoer fan 'e apparatuer, en kinne meitsje ferskillende ynstellings foar ferskillende produkt easken, en produsearje produkten fan hege kwaliteit.

De parse holle, mal frame, aggregaat auto en stof auto wurde regele troch proporsjonele rjochting fentyl mei spool feedback, dat hat flugge reaksje tiid; de sletten-loop kontrôle modus fan ferpleatsing sensor / encoder-PLC-proporsjonele rjochting fentyl-silinder wurdt oannommen, dat makket de kontrôle krekter, en de aksje fan 'e silinder flugger en stabiler; it hydraulyske stasjon oannimt fariabele pistonpomp, dy't de drukoalje net útfiert en de pomp ûntladen as it hydraulyske systeem de ynstelde druk berikt om it enerzjyferbrûk te ferminderjen; de hydraulyske stasjon oannimt akkumulator helpferliening oalje, dy't ferleget enerzjyferbrûk; en de hydraulyske stasjon oannimt akkumulator helptiidwurd oalje oanbod, dat ferleget enerzjyferbrûk en ferleget enerzjyferbrûk. De hydraulyske stasjon oannimt akkumulator helptiidwurd oalje oanbod, dat kin brûkt wurde foar meardere aksjes tagelyk, en de druk fan it hydraulysk systeem is stabyl; it hydraulyske systeem hat druksensors, dy't kinne wurde werjûn op it operaasjepaniel foar maklik besjen; it hydraulyske systeem hat temperatuersensors, koelers en kachels, dy't de oaljetemperatuer effektyf kinne kontrolearje, sadat de hydraulike oalje in goede prestaasje hat.

6. Hydraulic systemen
